خرید سیستم روکش نما: پارامترهای کلیدی برای گنجاندن در اسناد RFQ

فهرست کوتاه تامین‌کننده سیستم روکش نما بدون درخواست کامل قیمت، گران‌ترین میانبر در خرید نما است. در یک پروژه تجاری ساحلی، یک پیمانکار سه قیمت تقریباً یکسان را برای براکت‌های روکش سنگ طبیعی مقایسه کرد و پایین‌ترین قیمت را انتخاب کرد. قطعات به جای گرید ضد زنگ 304 در نقشه‌های سازه به فولاد روکش روی وارد شدند و رنگ‌آمیزی زنگ در عرض شش سال ظاهر شد. شرکت محصولات فلزی جیانگ سو آئوژنگ، تولیدکننده کانال‌های لنگر ریخته‌شده، براکت‌های نگهدارنده روکش، لنگرهای زیرین و لوازم تثبیت بتن پیش‌ساخته، هر زمان که یک RFQ پارامترهای فنی را حذف کند، این الگو را تکرار می‌کند. این مقاله نقاط اندازه گیری را که در هر سیستم روکش نما RFQ تعلق دارد، از مقادیر بار و درجه مواد گرفته تا تلورانس های تنظیم و الزامات اسنادی را تعریف می کند.

RFQ نیازمندی های پروژه را به تعهدات تامین کننده تبدیل می کند

یک RFQ خط پایه قرارداد فنی یک بسته روکش فلزی است. هر پارامتری که حذف می کنید تصمیمی است که تامین کننده شما برای شما خواهد گرفت، معمولاً در جهت کاهش هزینه ساخت.

بخش های تولیدی فقط می توانند آنچه را که سند نقل قول تعریف می کند، تولید کنند. اگر RFQ درجه فولاد ضد زنگ را ذکر نکند، تامین کننده درجه ای را که برنده سفارش است، قیمت گذاری می کند، نه درجه مورد نیاز ساختمان. همین منطق در مورد هندسه براکت، ضخامت پوشش، گزارش های آزمایش و بسته بندی صدق می کند.

• بارهای سازه ای و مقاومت های مورد نیاز
• درجه مواد و سیستم حفاظت از سطح
• هندسه، محدوده تنظیم، و ابعاد رابط
• وضعیت بستر و روش نصب
• اسناد، آزمایش، و تعهدات ردیابی

پارامترهای ساختاری و بار

مقادیر بار باید به صورت اعداد با واحد نوشته شود، نه به صورت توصیف های کیفی مانند سنگین یا استاندارد. RFQ باید بیان کند که کدام مقاومت درخواست شده است: مقاومت مشخصه یا مقاومت طراحی، و تحت کدام عامل ایمنی.

بار مرده شامل وزن کامل پانل، وزن خود براکت و هرگونه ایجاد عایق در پشت روکش است. بار باد، غالباً بار حاکم بر نماهای بلند، باید به صورت فشار یا مکش بر حسب کیلوپاسکال برای هر زون نما داده شود. الزامات حرکت لرزه ای و حرارتی تعیین می کند که آیا سیستم پشتیبانی به سوراخ های شکافدار یا اتصالات کشویی نیاز دارد. محدودیت های انحراف، که اغلب به عنوان کسری از دهانه مانند L/200 بیان می شود، از هندسه اتصال پانل محافظت می کند.

براکت زاویه L قابل تنظیم از جنس استنلس استیل برای سیستم های روکش براکت قابل تنظیم 3 محوره مهندسی دقیق برای نماهای دارای تهویه، موجود در AISI 304 یا 316L، با بارگذاری تا 12 کیلو نیوتن، بی نظمی زیرلایه و حرکت حرارتی را جبران می کند. مشاهده محصول →

درجه مواد و حفاظت از سطح

درجه مواد یک تعهد دوام است. به تعویق انداختن این تصمیم به بعد از مرحله RFQ تقریباً جایگزینی را تضمین می کند، زیرا فشار قیمت، تامین کننده را به سمت ارزان ترین آلیاژ یا پوششی که هنوز کلمات نوشته شده را برآورده می کند، سوق می دهد.

گریدهای فولاد ضد زنگ 304 و 316 دو گزینه رایج برای براکت های روکش نما و کانال های لنگر هستند. گرید 316 مولیبدن را اضافه می کند که مقاومت کلرید را بهبود می بخشد و آن را به عنوان پیش فرض برای محیط های ساحلی و یخ زدایی نمک تبدیل می کند. فولاد گالوانیزه گرم (HDG) معمولاً دارای پوشش روی 70 تا 85 میکرومتر است و مناسب پروژه‌های صنعتی یا داخلی با رطوبت کم است. قطعات الکتروگالوانیزه با روکش روی عمدتاً برای شرایط داخلی یا به طور موقت محافظت شده در نظر گرفته شده اند و در چرخه های رطوبت نما به سرعت زنگ می زنند.

انتخاب مواد باید قبل از مناقصه پاکت در برابر ناحیه نوردهی بررسی شود. یک عملی راهنمای انتخاب براکت های روکش فلزی ضد زنگ شرایط قرار گرفتن در معرض را به تصمیم گیری درجه و بررسی بار ترجمه می کند.

هندسه، محدوده تنظیم، و ابعاد رابط

هندسه تصمیم می گیرد که آیا اصلاً می توان یک براکت نصب کرد یا خیر. محدوده تنظیم تعیین می کند که آیا می توان آن را در سایت تراز کرد یا خیر.

ضخامت پانل، پهنای شکاف یا عمق شکاف تکیه گاه را کنترل می کند. پانل های سنگ طبیعی از 20 تا 30 میلی متر، کاشی های سرامیکی از 10 تا 18 میلی متر، و پانل های کامپوزیت آلومینیومی از 3 تا 6 میلی متر، هر کدام به محدوده چسبندگی متفاوتی نیاز دارند. RFQ همچنین باید طول پایه براکت، گام شیار و سازگاری قطعات رزوه‌دار با کانال لنگر یا T-bolt انتخابی را بیان کند. موقعیت‌های ریخته‌گری هرگز کامل نیستند، بنابراین محدوده تنظیم مورد نیاز را در محورهای عمودی و افقی بر حسب میلی‌متر مشخص کنید و تأیید کنید که آیا براکت آن را از طریق سوراخ‌های شکافدار یا درج‌های رزوه‌دار فراهم می‌کند.

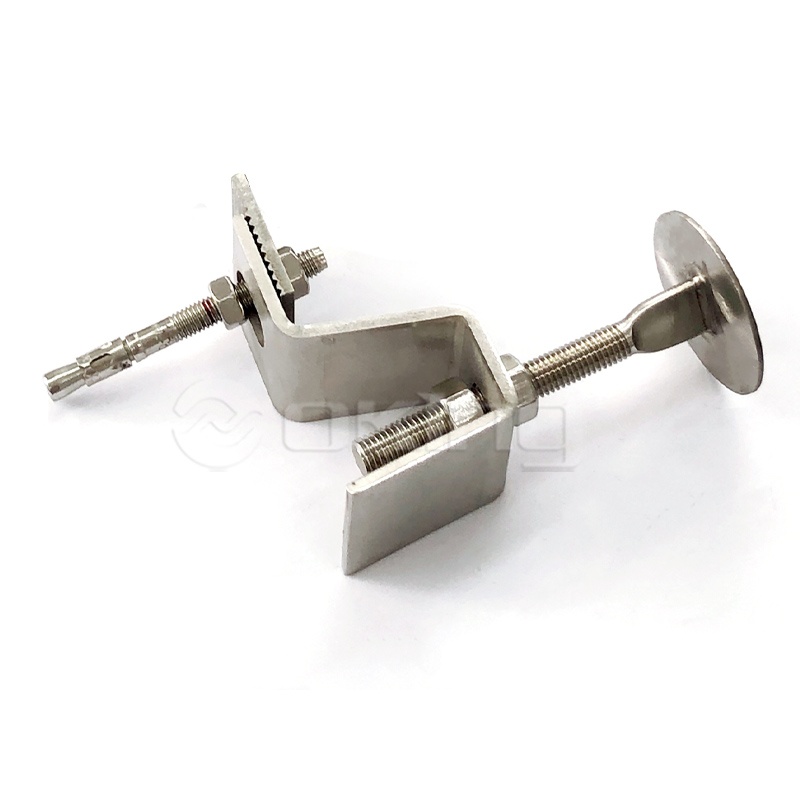

لنگر Z فولاد ضد زنگ برای سیستم های دیوار پرده سنگی براکت های به هم پیوسته Z شکل اتصال ایمن را برای روکش سنگ و کاشی فراهم می کنند و در برابر بارهای باد و نیروهای لرزه ای مقاومت می کنند. مناسب برای زیرلایه های ناهموار که نیاز به تنظیم میدانی دارند. مشاهده محصول →

وضعیت بستر و روش نصب

سیستم های تثبیت کاست و پس از نصب به سوالات ساختاری مختلف پاسخ می دهند. RFQ باید بیان کند که طراحی کدام سیستم را فرض می کند، زیرا جایگزینی یکی با دیگری رفتار بار، فاصله لبه ها و ترتیب نصب را تغییر می دهد.

کانال های لنگر ریخته گری قبل از ریختن در بتن جاسازی می شوند و راه حل ترجیحی برای نمای سنگ های سنگین، سفالین و نماهای بتنی پیش ساخته هستند. لنگرهای انبساط، آندرکات و شیمیایی پس از نصب بعداً اضافه می شوند. انکرهای زیر برش انتخاب معمولی برای بتن ترک خورده و مناطق لرزه خیز هستند. RFQ باید کلاس مقاومت بتن، به عنوان مثال C25/30، ضخامت اعضا، فاصله لبه و فاصله، و دسته عملکرد مورد نیاز برای بتن ترک خورده یا ترک خورده را نام برد.

• عیار بتن و حداقل ضخامت اعضا
• فاصله لبه و فاصله لنگر
• طبقه بندی بتن ترک خورده یا ترک خورده
• روش حفاری و تجهیزات مجاز
• دسته عملکرد آتش سوزی یا لرزه ای

کانال لنگر بازیگران گالوانیزه داغ کانال تعبیه شده برای نماهای سنگین، موجود در پروفیل های نورد گرم و نورد سرد با اندازه های مختلف و درجه بندی بار. مناسب برای بتن ترک خورده و مناطق لرزه خیز، ایجاد لنگر قابل تنظیم. مشاهده محصول →

انتخاب کانال به نوع پروفیل، متریال و هندسه لنگر بستگی دارد. راهنمایی در چگونه یک کانال انکر کست در انتخاب کنیم تفاوت های نورد گرم در مقابل نورد سرد و معیارهای انتخابی که در RFQ شما تعلق دارند را پوشش می دهد.

انطباق، اسناد و الزامات تحویل

نقل قول بدون گواهی مواد و گزارش تست یک قیمت است، نه یک پیشنهاد. RFQ باید اسنادی را فهرست کند که ثابت می کند محصول طبق نقل قول رفتار می کند و تحویل آنها را شرط پذیرش قرار می دهد.

قابلیت ردیابی، دسته تحویلی را به تاریخ تولید و تاریخچه مواد مرتبط می کند. بدون آن، یک لنگر شکست خورده را نمی توان شناسایی یا بازرسی کرد، در حالی که نما هنوز در خدمت است.

1. گواهی مواد برای هر درجه استفاده شده در براکت یا کانال
2. تست بار یا گزارش محاسبه استاتیک با فاکتورهای ایمنی تعریف شده
3. گزارش بازرسی ابعادی که تلورانس های اعلام شده را تایید می کند
4. تأیید ضخامت پوشش یا عملیات سطحی
5. بسته بندی، علامت گذاری، و اینکوترمز برای تحویل صادرات

یک RFQ کامل ارزانترین ابزار کنترل کیفیت در پروژه نما است. این یک ایده معماری را به تعهدات تامین کننده قابل اجرا تبدیل می کند و از جایگزینی مواد و هندسه که باعث بیشتر خرابی های روکش فلزی می شود جلوگیری می کند.

سوالات متداول در مورد خرید سیستم پوشش نما

کدام پارامترها اغلب در RFQهای روکش نما گم می شوند؟

درجه مواد و تحمل تنظیم دو مورد از رایج ترین موارد حذفی هستند. بسیاری از RFQ ها یک نوع براکت را نام می برند، اما نه از نوع فولاد ضد زنگ یا محدوده تنظیم مجاز در محل، و به تامین کنندگان اجازه می دهند تا قطعات ارزان تر را به جای قطعاتی که با ساختار مطابقت دارند، نقل قول کنند.

آیا RFQ باید یک درجه فولاد ضد زنگ برای هر براکت روکشی مشخص کند؟

هر براکت نیاز به یک تصمیم مشخص برای مواد دارد، اما پاسخ همیشه فولاد ضد زنگ نیست. براکت های گالوانیزه گرم می توانند از نظر فنی در شرایط خشک داخلی مناسب باشند، در حالی که نماهای ساحلی و صنعتی معمولاً به 304 یا 316 ضد زنگ نیاز دارند. RFQ باید نمره را به صراحت بیان کند تا همه نقل‌قول‌ها بر اساس یکسان مقایسه شوند.

خریدار چگونه می‌تواند داده‌های بار ارائه‌شده توسط تامین‌کننده را تأیید کند؟

مبنای ارزش های اعلام شده را بخواهید. یک پاسخ RFQ قابل اعتماد شامل یک گزارش آزمایش، یک یادداشت محاسباتی یا استانداردی است که محصول بر اساس آن آزمایش شده است و به وضوح مقادیر مشخصه را از مقاومت طراحی متمایز می کند. اگر تأمین‌کننده‌ای نمی‌تواند این شواهد را ارائه دهد، مقدار بار نقل‌شده را تأیید نشده تلقی کنید.

یک RFQ برای کانال های انکر کست-این باید شامل چه مواردی باشد؟

نوع پروفیل (نورد گرم یا نورد سرد)، درجه مواد، طول کانال، جزئیات لنگر، اندازه T-bolt سازگار، جهت بار و فاصله لبه، کلاس مقاومت بتن، و حفاظت در برابر خوردگی. این پارامترها با هم تعیین می‌کنند که آیا کانال می‌تواند با مقاومت مورد انتظار طراحی نصب و لنگر شود یا خیر.
