براکت Z ثابت روکش سنگ AZZ03 با مهره پرچ شده
براکت Z ثابت روکش سنگ AZZ03 با مهره پرچ شده
براکت Z ثابت روکش سنگ AZZ03 با مهره پرچ شده
براکت Z ثابت روکش سنگ AZZ03 با مهره پرچ شده
براکت Z ثابت روکش سنگ AZZ03 با مهره پرچ شده
براکت Z ثابت روکش سنگ AZZ03 با مهره پرچ شده
براکت Z ثابت روکش سنگ AZZ03 با مهره پرچ شده
براکت Z ثابت روکش سنگ AZZ03 با مهره پرچ شده
براکت Z ثابت روکش سنگ AZZ03 با مهره پرچ شده
براکت Z ثابت روکش سنگ AZZ03 با مهره پرچ شده

براکت Z ثابت روکش سنگ AZZ03 با مهره پرچ شده

● جنس: فولاد ضد زنگ 1.4301 [A2) و 1.4401 [A4] ● جدول فوق با توجه به نتایج تست LGA تهیه شده است ● بارهای بیان شده، بارهای مقاومتی مشخصه هستند ● پیچ ها به صورت جداگانه ارائه می شوند ● حداکثر فشار باد: 350 نیوتن ● نتایج آزمون در صورت سفارش موجود است
یک نقل قول دریافت کنید
قبلی：لنگر Z فولاد ضد زنگ سفارشیبعدی：کلیپ های رفع سنگ مرمر براکت Z برای دیوار
  • پارامتر
  • با ما تماس بگیرید

  • براکت Z AZZ03 با مهره پرچ شده برای سیستم تثبیت سنگ

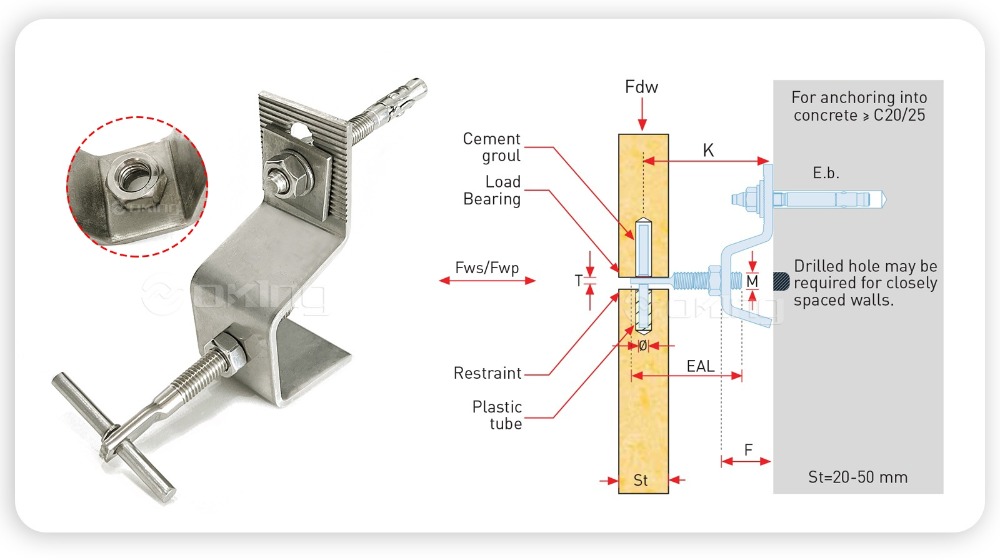

    ● جزئیات فنی

    کد محصول فرافکنی

    حداقل

    فرافکنی

    حداکثر

    فرافکنی

    مرده

    بارگذاری کنید

    فورمینگ

    اندازه

    باد-

    فشار

    باد-

    مکش

    گسترش

    اندازه پیچ

    سنجاق

    قطر

    صفت بازو

    اندازه متریک

    صفت بازو

    ضخامت تخت

    صفت بازو

    طول

    K (mm) K - (میلی متر) K (mm) Fdw (N) F (mm) Fwp (N) Fws (N) E.b. (میلی متر) ф (mm) M (mm) T (mm) EAL (میلی متر)
    AZZ03-452 45 40 60 200 10 312 219 M8x80 5 M10 3.5 60
    AZZ03-552 55 50 70 20 60
    AZZ03-752 75 60 90 40 70
    AZZ03-952 95 80 110 60 70
    AZZ03-553 55 45 70 300 20 468 328 M8x80 5 M10 3.5 60
    AZZ03-753 75 60 90 40 60
    AZZ03-953 85 70 100 60 60
    AZZ03-1153 95 80 110 80 60
    AZZ03-554 55 45 70 400 10 624 437 M8x80 5 M12 4.5 70
    AZ0Z3-754 75 60 90 20 80
    AZZ03- 954 95 80 110 40 80
    AZZ03-1154 115 100 130 60 80
    AZZ03-755 75 60 90 500 20 780 546 M8x80 5 M12 4.5 80
    AZZ03-955 95 80 110 40 80
    AZZ03-1155 115 100 130 60 80
    AZZ03-1355 135 120 150 80 80

    زاویه فولاد ضد زنگ 201 304 316 برای تثبیت روکش سنگ مرمر
    برآمدگی بین 45 تا 135 میلی متر
    بارگیری تا 800 نیوتن

    مناسب برای اتصالات افقی و عمودی

    ضخامت سنگ 20-50 میلی متر

    روی دیوارهای باربر با پیچ انبساط و روی کانال ها با پیچ تنظیم
    مواد: 1.4571/1.4404/1.4401 (A4/AISI 316) یا 1.4301 (A2/AISI 304)

    ● توضیحات کد محصول
    AZZ03 - 45 2 A
    AZZ03: تایپ کنید

    45: پروجکشن (میلی متر)

    2: بار مرده (x10 کیلوگرم)

    الف: شکل

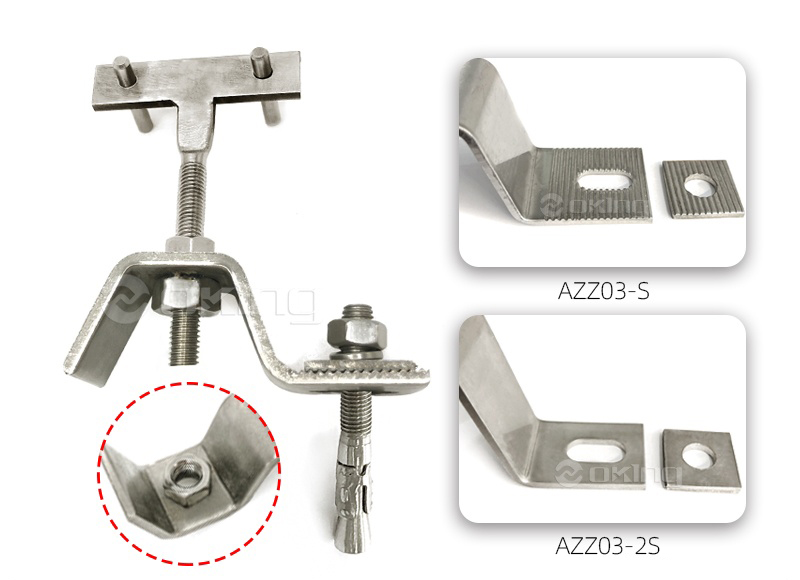

    AZZ03-S
    تایپ کنید with riveted nut. Serrated with serrated washer.
    AZZ03-2S

    تایپ کنید with riveted nut. Without serrationwith plain washer.

    ●نصب

    نصب در اتصالات افقی                              نصب در اتصالات عمودی

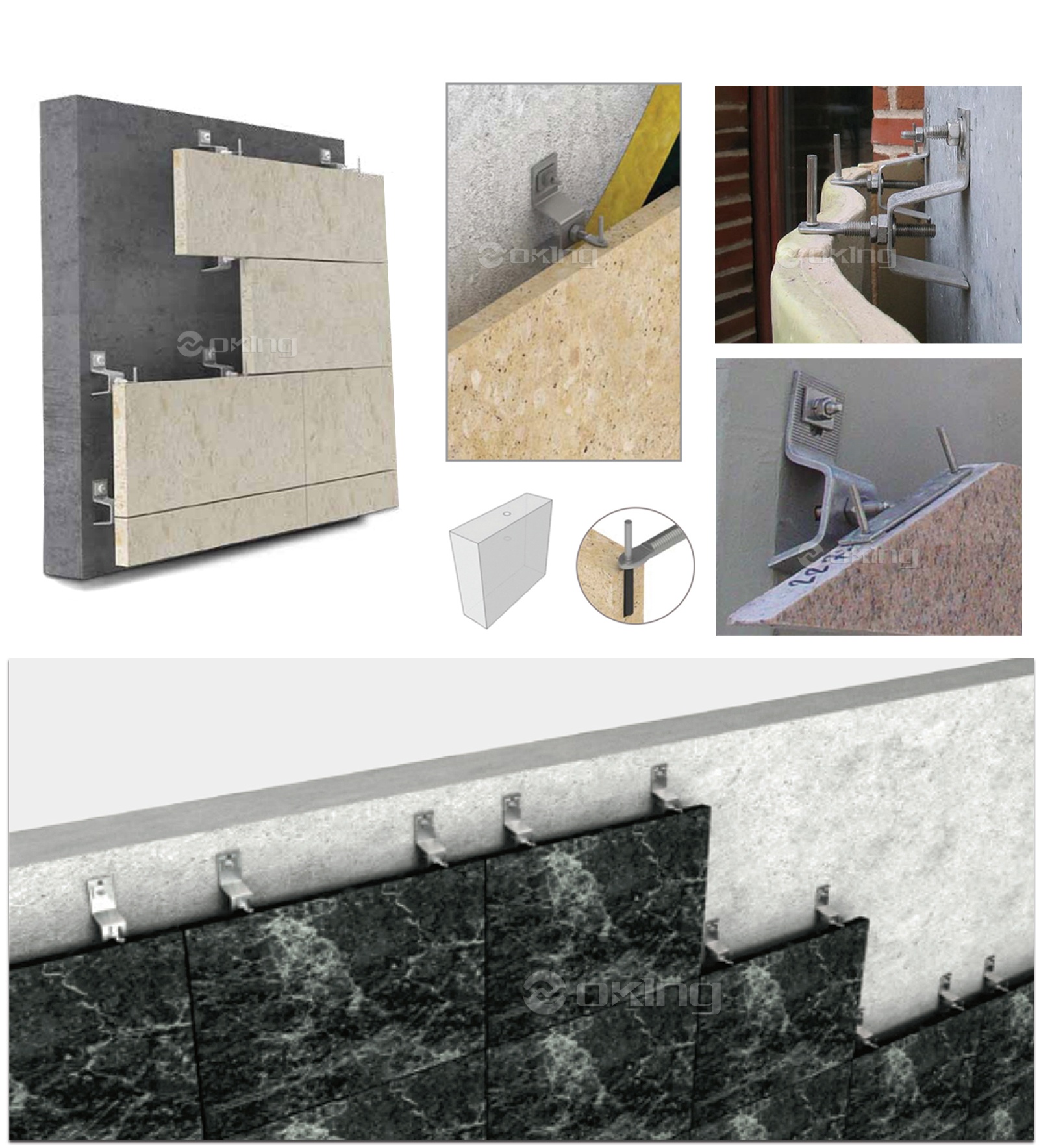

    ●کاربرد

    نمونه های کاربردی برای لنگر پیچ لنگرها بر روی دیوارهای باربر با پیچ های انبساط ثابت می شوند.

    برای بستن لنگرها بر روی دیوارهای جدا شده، ابتدا باید عایق بریده شود. پس از بستن، قطعه جداسازی بریده شده باید به عقب وارد شود، و قطعات جداسازی باید به منظور کاهش پل سرد آب بندی شوند.

    سخت افزار روکش سنگ
    براکت Z ثابت روکش سنگ AZZ03 با مهره پرچ شده
    طرح مهره پرچ یکپارچه | هندسه پروفیل Z | تکیه گاه سنگ سنگین
    AISI 304 / 316L مهره پرچ شده M6-M12 بار تا 18 کیلو نیوتن از پیش مونتاژ شده
    ✦

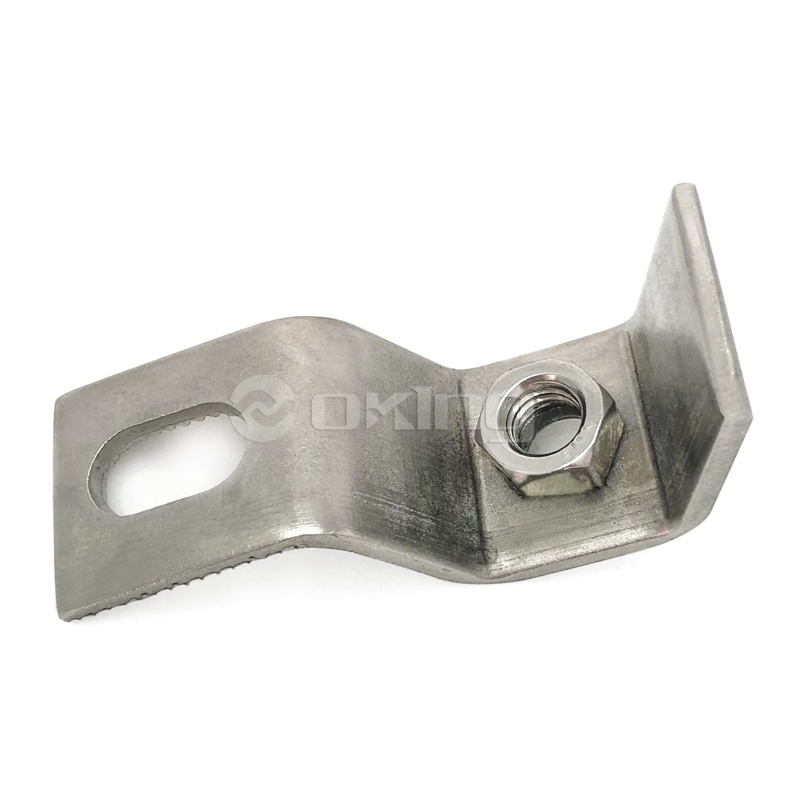

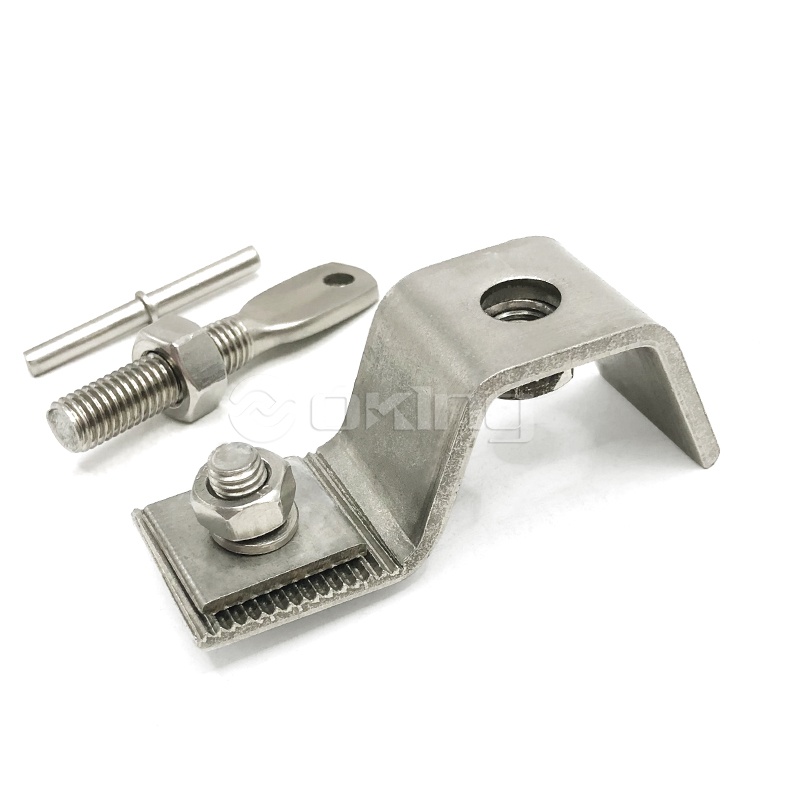

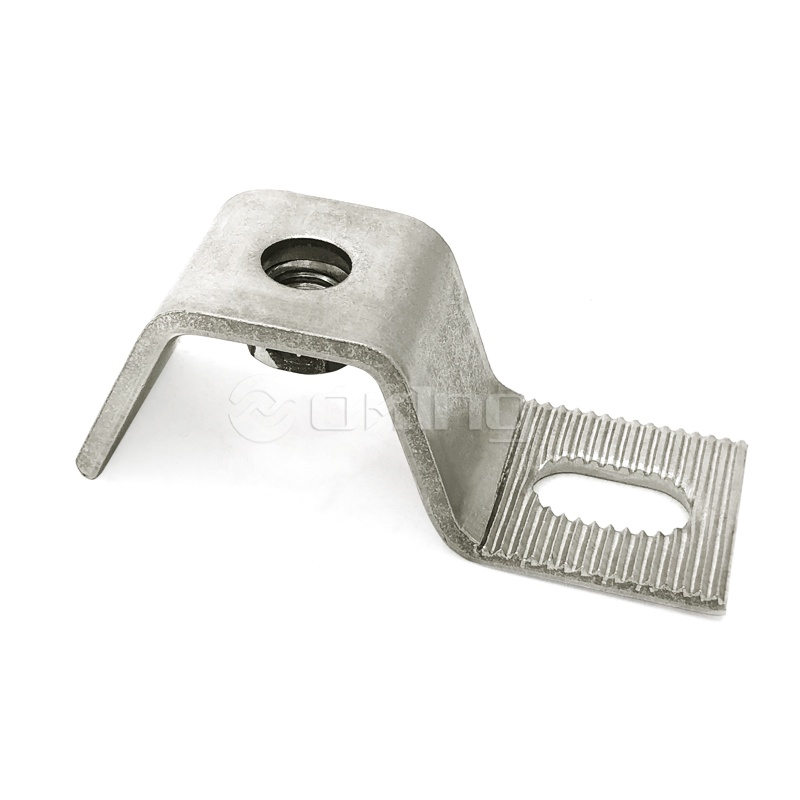

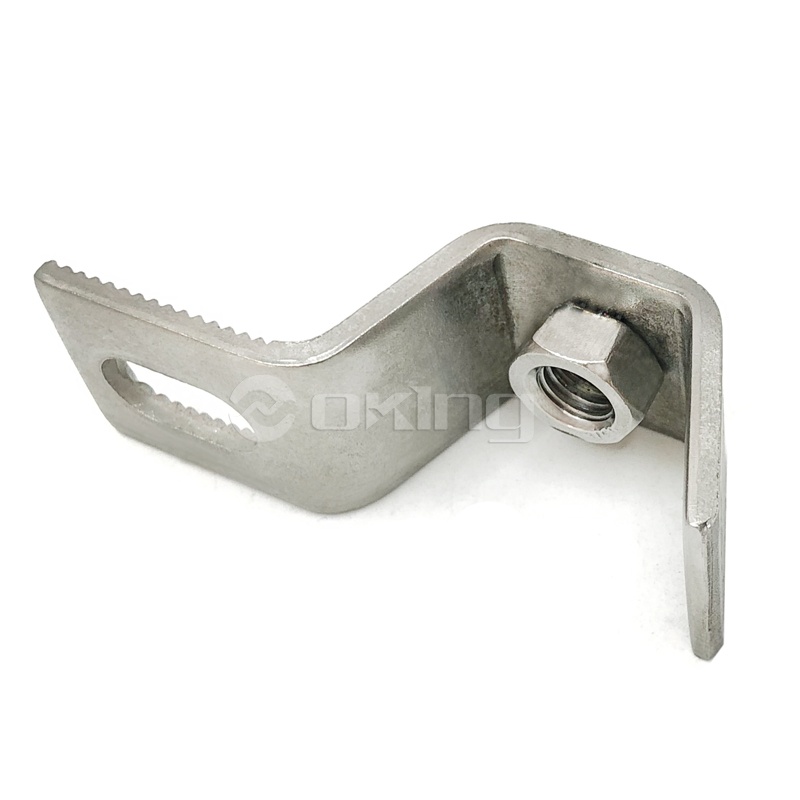

    براکت Z AZZ03
    با مهره پرچ شده · از پیش مونتاژ شده
    ◈

    براکت Z ثابت روکش سنگ AZZ03 با مهره پرچ شده یک جزء پشتیبانی از پیش مونتاژ شده است که به طور خاص برای سیستم های روکش سنگ سنگین طراحی شده است. هندسه پروفیل Z قابلیت نصب افست را فراهم می کند و به پانل های سنگی اجازه می دهد در فاصله کنترل شده ای از بستر ساختمان قرار گیرند. مهره پرچ شده یکپارچه در کارخانه روی براکت نصب می شود و نیاز به قرار دادن مهره جداگانه در هنگام نصب را از بین می برد و زمان مونتاژ در محل را کاهش می دهد. مهره پرچ شده یک اتصال رزوه دار برای پیچ و مهره های تثبیت کننده پانل ایجاد می کند، از اعمال گشتاور ثابت و جلوگیری از چرخش مهره در حین سفت کردن جلوگیری می کند. این براکت که از فولاد ضد زنگ AISI 304 یا 316L ساخته شده است، مقاومت کامل در برابر خوردگی را برای کاربردهای داخلی و خارجی ارائه می دهد. شکل Z دارای یک شبکه تقویت کننده است که در برابر نیروهای خمشی و پیچشی ناشی از بارهای باد و بارهای مرده پانل مقاومت می کند. براکت با طول پاها و ضخامت های مختلف مواد برای برآوردن نیازهای پروژه خاص موجود است.

    مزایای اصلی
    مهره پرچ یکپارچه مهره نصب شده در کارخانه، جایگذاری جداگانه مهره را در حین نصب حذف می کند. زمان مونتاژ در محل را کاهش می دهد و اعمال گشتاور ثابت را تضمین می کند.
    امنیت نخ اسیر مهره پرچ شده از چرخش در حین سفت شدن پیچ جلوگیری می کند. بار گیره را تحت ارتعاش و چرخه حرارتی بدون شل شدن حفظ می کند.
    ظرفیت سنگ سنگین پروفیل Z تقویت شده از پانل های سنگی تا 18 کیلو نیوتن در هر براکت پشتیبانی می کند. طراحی بدون ضخامت به نمایه فشرده و در عین حال حفظ استحکام می دهد.
    از پیش مونتاژ شده delivery براکت و مهره به صورت تک واحدی عرضه می شود. کار با قطعات را کاهش می دهد و خطر گم شدن بست ها را در محل از بین می برد.
    ویژگی های محصول
    ◈ نوع پروفایل نمایه Z با وب تقویت شده
    ◈ اندازه مهره پرچ شده M6 · M8 · M10 · M12 (اندازه های سفارشی موجود است)
    ◈ ضخامت مواد 3.0 · 4.0 · 5.0 · 6.0 · 8.0 میلی متر
    ◈ طول پا 80 · 100 · 120 · 150 · 200 میلی متر (برابر یا نابرابر)
    ◈ درجه ضد زنگ AISI 304 · AISI 316L
    ◈ پرداخت سطح ساتن · صیقلی · منجوق بلاست · ترشی
    مرجع ظرفیت بار
    مهره پرچ شده M8 (براکت 4 میلی متری)
    8.5 کیلونیوتن
    مهره پرچ شده M10 (براکت 5 میلی متری)
    14.0 کیلونیوتن
    مهره پرچ شده M12 (براکت 6 میلی متری)
    18.5 کیلونیوتن
    مهره پرچ شده M10 (316 لیتر، 5 میلی متر)
    15.5 کیلونیوتن
    سناریوهای کاربردی
    نمای ساختمان های بلند با پانل های روکش سنگ مرمر، گرانیت یا سنگ آهک
    سیستم‌های صفحه باران تهویه‌شده که نیاز به نصب افست برای حفره‌های عایق دارند
    ساختمان های تجاری و سازمانی با روکش سنگ طبیعی
    پروژه های نوسازی که در آن روکش های سنگی موجود در حال تعویض یا ارتقاء هستند
    معماری ساحلی نیاز به محافظت در برابر خوردگی فولاد ضد زنگ 316 لیتری دارد
    ◊
    کاربرد روکش سنگ
    سنگ مرمر · گرانیت · سنگ آهک
    نکات نصب و مهندسی
    گشتاور مهره پرچ شده حداکثر گشتاور برای مهره پرچ شده: M8 18 نیوتن متر، M10 35 نیوتن متر، M12 55 نیوتن متر. از گشتاور مشخص شده تجاوز نکنید تا از چرخش مهره یا جدا شدن نخ جلوگیری شود.
    رابط بستر تثبیت براکت بر روی بستر بتنی یا فولادی با استفاده از لنگرهای انبساط یا پیچ های عبوری. حداقل مقاومت بستر C20/25 برای کاربردهای بتن.
    پیوست پنل پانل سنگی از طریق مهره پرچ شده با استفاده از پیچ و مهره های فولادی ضد زنگ ثابت می شود. از ترکیب ضد گیر برای جلوگیری از داغ شدن روی نخ های فولادی ضد زنگ استفاده کنید.
    محل اقامت حرارتی سوراخ های شکاف دار در پایه براکت حرکت 6± میلی متر را در هر جهت ایجاد می کنند. برای پانل های بیش از 1800 میلی متر، اتصالات حرکتی اضافی مورد نیاز است.
    سوالات متداول
    ▸ مزیت مهره پرچ شده نسبت به مهره و واشر استاندارد چیست؟
    مهره پرچ شده به طور دائم به براکت متصل می شود و نیاز به قرار دادن مهره جداگانه در هنگام نصب را از بین می برد. این از چرخش یا افتادن مهره در حین سفت کردن پیچ جلوگیری می کند و از اعمال گشتاور ثابت اطمینان حاصل می کند. اتصال پرچ شده همچنین نقطه لنگر ایمن تری را فراهم می کند که در برابر شل شدن ناشی از لرزش در طول زمان مقاومت می کند. برای سیستم های روکش سنگ، این به معنای بهبود امنیت طولانی مدت پانل و کاهش نیازهای تعمیر و نگهداری است.
    ▸ مهره پرچ شده روی براکت چگونه نصب می شود؟
    مهره پرچ شده در کارخانه با استفاده از فرآیند پرچ کردن هیدرولیک نصب می شود. بدنه مهره از طریق یک سوراخ دقیق در براکت وارد می شود و تحت فشار کنترل شده تغییر شکل می دهد تا یک قفل مکانیکی دائمی ایجاد کند. این فرآیند در مرکز تولید محصولات فلزی جیانگ سو آئوژنگ انجام می‌شود و کیفیت و همسویی ثابت را تضمین می‌کند. نیازی به پرچ کاری در محل نیست.
    ▸ AZZ03 چه وزنه های پانل سنگی را می تواند تحمل کند؟
    AZZ03 از پانل های سنگی تا 18 کیلو نیوتن در هر براکت بسته به اندازه مهره پرچ شده و ضخامت مواد پشتیبانی می کند. برای یک پانل گرانیتی معمولی 1200 × 600 × 30 میلی متر با وزن تقریبی 60 کیلوگرم، چهار براکت M10 ضریب ایمنی بیش از 5.0 را فراهم می کند. Jiangsu Aozheng Metal Products Co., Ltd. محاسبات ساختاری و گواهی بار را برای هر مشخصات پروژه ارائه می دهد. این شرکت براکت های AZZ03 را برای پروژه های نمای سنگی در سراسر ایالات متحده، آلمان، استرالیا، کانادا و خاورمیانه عرضه کرده است.
    ▸ آیا می توان از براکت با جهت پانل سنگی عمودی و افقی استفاده کرد؟
    بله. نمایه Z در هر دو جهت پشتیبانی می کند. برای پانل های عمودی، براکت مستقیماً روی بستر نصب می شود. برای اجرای پانل های افقی، براکت را می توان 90 درجه چرخاند یا با زوایای پشتیبانی اضافی استفاده کرد. موقعیت مهره پرچ شده را می توان برای قرار دادن محل های مختلف سوراخ پانل سفارشی کرد. Jiangsu Aozheng Metal Products Co., Ltd. پشتیبانی مهندسی را برای بهینه سازی پیکربندی براکت برای طرح بندی پانل های خاص ارائه می دهد.
    کلاس اجرای EN 1090-1 3 ◈ ISO 9001:2015 ◈ اسیر مهره پرچ شده ◈ 2000 تن سالانه ◈ به 40 کشور صادر شد
