گیره انتهایی
گیره انتهایی
گیره انتهایی
گیره انتهایی
گیره انتهایی
گیره انتهایی
گیره انتهایی
گیره انتهایی
گیره انتهایی
گیره انتهایی

گیره انتهایی

گیره انتهایی یک وسیله ثابت کننده مهم است که عمدتاً برای ثابت کردن سیم ها یا کابل ها و تحمل کشش آنها استفاده می شود. نقش مهمی در انتقال نیرو، ارتباطات و سایر زمینه های مرتبط دارد. ساختار گیره انتهایی بسیار عالی طراحی شده است و می تواند با توجه به نیازهای خاص برای سازگاری با مشخصات و انواع مختلف سیم یا کابل سفارشی شود. معمولاً از مواد با استحکام بالا مانند فلزات یا آلیاژها ساخته می شود تا از استحکام و دوام کافی اطمینان حاصل شود. گیره انتهایی سیم ها یا کابل ها را در حین نصب به طور ایمن نگه می دارد. گیره انتهایی همچنین دارای رسانایی الکتریکی است که می تواند در عین اطمینان از اثر تثبیت، به انتقال صاف جریان برسد.
یک نقل قول دریافت کنید
قبلی：لوازم جانبی براکت فتوولتائیک سقف کاشی لعابدار ولتاژ متوسط ​​غیر قابل تنظیمبعدی：براکت ماژول فتوولتائیک خورشیدی با فشار جانبی قابل تنظیم 35-50 میلی متر
  • پارامتر
  • با ما تماس بگیرید

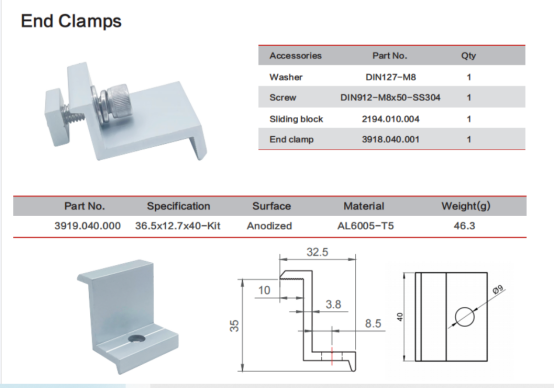

  • لوازم جانبی قسمت شماره تعداد
    واشر DIN127-M8 1
    پیچ DIN912-M8x50-SS304 1
    بلوک کشویی 2194.010.004 1
    گیره انتهایی 3918.040.001 1



    قسمت شماره مشخصات سطح مواد وزن (گرم)
    3919.040.000 کیت 36.5x12.7x40 آنودایز شده AL6005-T5 46.3

    · محتوای بسته: 12 عدد براکت پنل خورشیدی دریافت خواهید کرد. مقدار کافی برای پاسخگویی به استفاده روزانه و جایگزینی شما، راحتی زیادی را برای شما به ارمغان می آورد.

    · مواد ممتاز: براکت های نصب پنل خورشیدی از آلیاژ آلومینیوم بسیار قوی، بادوام، مقاوم در برابر زنگ زدگی، خوردگی و آب و هوا ساخته شده و طول عمر آن را افزایش می دهد.

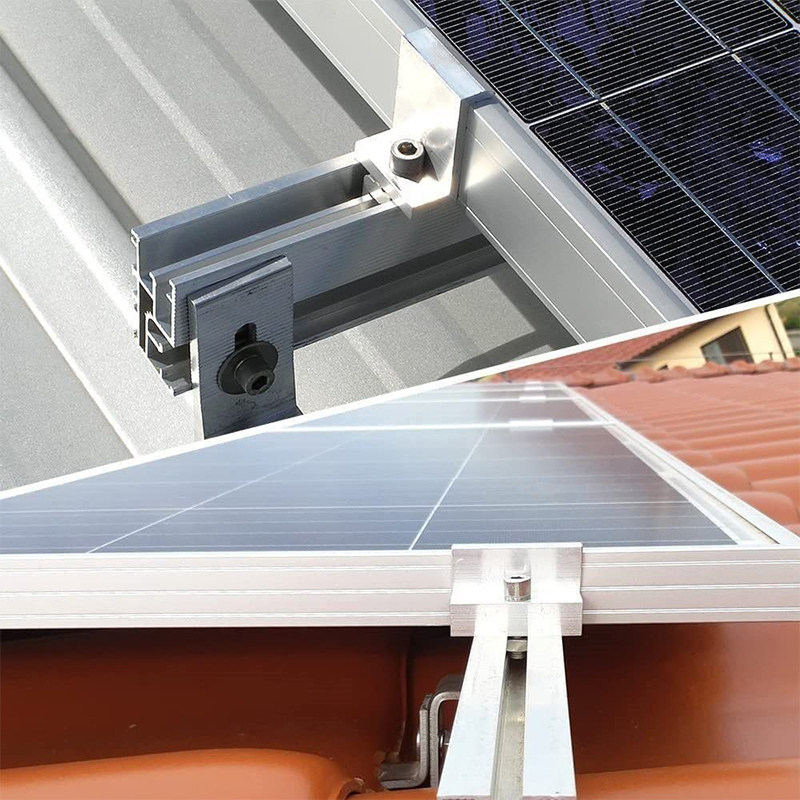

    · نصب آسان: گیره های انتهایی خورشیدی در طرح Z شکل هستند که با گیره ها، پیچ ها و واشرهای تقویت کننده جفت می شوند. فقط به یک آچار شش ضلعی مناسب (شامل نمی شود) برای نصب آسان نیاز دارید تا پنل خورشیدی را بر روی سطح براکت، آسان و راحت، ثابت کنید.

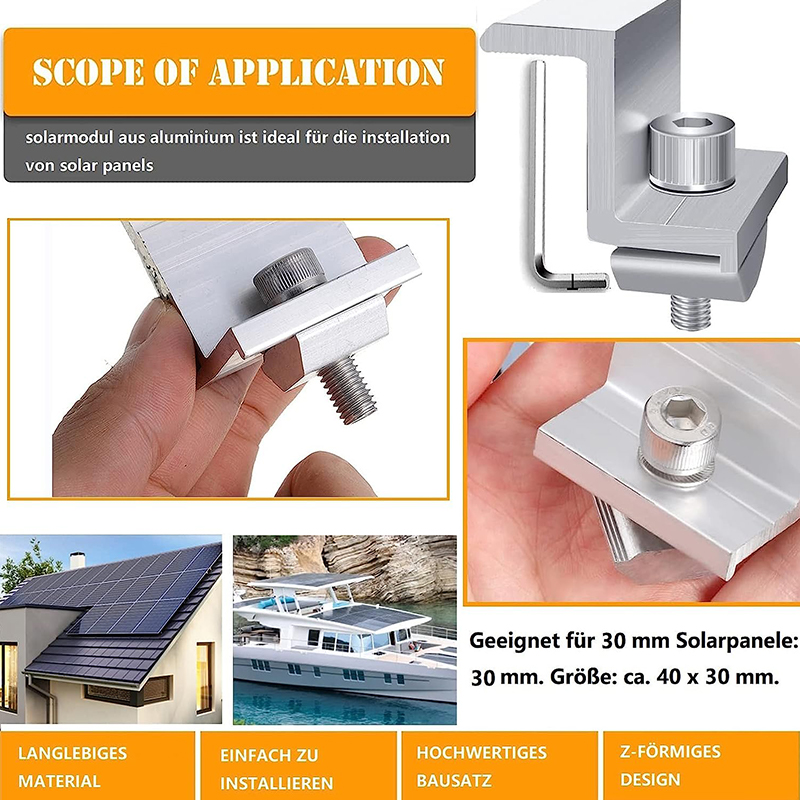

    · طراحی قابل توجه: گیره های پنل خورشیدی باریک اما محکم و به خوبی جلا داده شده اند. نوار شیار آن را محکم و محکم با پنل های خورشیدی متصل می کند. · کاربرد گسترده: مناسب برای نصب پنل های خورشیدی و تثبیت بر روی سقف های مسطح، مانند RV، قایق خانگی، و غیره. ایده آل برای نصب پنل های خورشیدی کوچک.

    سخت افزار پایان پنل
    گیره انتهایی
    تثبیت ترمینال پانل های نما | امنیت لبه | گزینه های پنهان یا قابل مشاهده
    AISI 304 / 316L ضخامت پانل 6-25 میلی متر بار تا 8 کیلو نیوتن پایان اجرا
    ◈

    گیره انتهایی یک جزء تخصصی برای تثبیت ترمینال است که برای محکم کردن پانل نهایی در انتهای روکش فلزی استفاده می شود. گیره انتهایی که برای سیستم‌های نما طراحی شده است، جایی که نقاط پایانی نیاز به نگه‌داشتن لبه‌های قوی دارند، گیره انتهایی یک چسبندگی مطمئن را بر روی آخرین پانل پشت سر هم فراهم می‌کند و از جابجایی جانبی جلوگیری می‌کند و یکپارچگی تراز را حفظ می‌کند. گیره دارای یک مکانیسم بستن است که لبه پانل را درگیر می کند و بار را به طور مساوی در سطح تماس توزیع می کند تا از غلظت استرس یا آسیب به لبه جلوگیری کند. گیره انتهایی که از فولاد ضد زنگ ساخته شده است، مقاومت در برابر خوردگی مناسب برای کاربردهای داخلی و خارجی را ارائه می دهد. این طراحی دارای سوراخ های شکاف دار برای تنظیم و یک ویژگی قفل مثبت است که از شل شدن در اثر لرزش یا چرخه حرارتی جلوگیری می کند. گیره‌های انتهایی اجزای ضروری در سیستم‌های نمای تهویه‌شونده، روکش‌های بارانی، و نصب پانل‌های سنگی هستند که در آن انتهای پانل‌ها باید به طور ایمن و بدون بست‌های قابل مشاهده روی صورت خاتمه داده شوند.

    ✦
    گیره انتهایی Assembly
    تعمیر پایان پانل
    مزایای اصلی
    ایمن سازی لبه ترمینال به طور خاص برای پانل های انتهایی طراحی شده است که در آن نمی توان از گیره های استاندارد پنل میانی استفاده کرد. حفظ لبه قوی در نقاط پایانی را فراهم می کند.
    توزیع بار مکانیسم بستن، نیرو را به طور یکنواخت در سراسر لبه پانل توزیع می کند و از بارگذاری نقطه ای که می تواند باعث لایه برداری یا ترک خوردن لبه شود، جلوگیری می کند.
    موقعیت یابی قابل تنظیم سوراخ های شکاف دار و فک قابل تنظیم به موقعیت دقیق اجازه می دهد تا ضخامت پانل های مختلف و شرایط لبه را در خود جای دهد.
    گزینه های پایان بصری برای کاربردهای قابل رویت که در آن زیبایی ظاهری حیاتی است، در روکش‌های صیقلی، ساتن یا با پوشش پودری موجود است.
    مشخصات محصول
    ◈ ضخامت پانل 6 · 8 · 10 · 12 · 16 · 20 · 25 میلی متر اندازه های سفارشی موجود است
    ◈ درجه مواد AISI 304 · AISI 316L مطابق با استاندارد EN 10088
    ◈ نیروی بستن 2 · 4 · 6 · 8 kN قابل تنظیم از طریق گشتاور
    ◈ نوع تعمیر پیچ و مهره · گیره دار · فنردار سایت قابل انتخاب
    ◈ پرداخت سطح ساتن · جلا داده شده · روکش پودری رنگ های RAL موجود است
    ◈ سازگاری ACM · HPL · سنگ · کامپوزیت چند متریال
    مرجع ظرفیت بار
    گیره M6 (پانل 6 میلی متر)
    2.8 کیلونیوتن
    گیره M8 (پانل 10 میلی متری)
    4.5 کیلونیوتن
    گیره M10 (پانل 16 میلی متری)
    8.0 کیلونیوتن
    گیره M10 (پانل 316 لیتری، 20 میلی متر)
    7.5 کیلونیوتن
    سناریوهای کاربردی
    ▸ خاتمه پانل های نما در گوشه ها، لبه ها و دهانه های ساختمان
    ▸ ایمن سازی پایان کار برای ACM و سیستم های پوشش پانل کامپوزیت
    ▸ نقاط انتهایی کاشی های سنگی و سفالی که نیاز به حفظ لبه دارند
    ▸ پانل‌های ویژگی معماری که در آن‌ها باید تثبیت انتهایی پنهان شود
    ▸ بهینه سازی برنامه ها در جایی که پانل موجود به پایان می رسد نیاز به ایمن سازی دارد
    ◊
    خاتمه پنل
    کاربرد گیره انتهایی
    نکات نصب و مهندسی
    آماده سازی لبه پانل لبه پانل باید تمیز، مربع و عاری از سوراخ باشد. شعاع لبه حداکثر 1 میلی متر برای درگیری مناسب گیره. لبه را در صورت قرار گرفتن در معرض رطوبت ببندید.
    مشخصات گشتاور M6: 8-12 نیوتن متر، M8: 18-25 نیوتن متر، M10: 30-40 نیوتن متر. از آچار گشتاور استفاده کنید. برای جلوگیری از تغییر شکل لبه پانل، بیش از حد سفت نکنید.
    حرکت حرارتی برای انبساط حرارتی در انتهای پانل فاصله 2-3 میلی متری بگذارید. گیره انتهایی حرکت 3± میلی متر را در صفحه پانل انجام می دهد.
    سازگاری با خوردگی بین گیره و پانل های آلومینیومی از جدا کننده نایلونی یا EPDM استفاده کنید. برای پانل های ضد زنگ، تماس مستقیم با درجه تطبیق قابل قبول است.
    سوالات متداول
    ◈ تفاوت بین گیره انتهایی و گیره وسط پانل چیست؟
    یک گیره انتهایی به طور خاص برای پایان دادن به پانل ها در انتهای یک ردیف یا در گوشه های ساختمان طراحی شده است. حفظ لبه را بدون نیاز به پانل های مجاور برای پشتیبانی فراهم می کند. گیره های پنل میانی برای پانل های میانی که هر دو طرف آن پشتیبانی می شود استفاده می شود. گیره های انتهایی معمولاً هندسه متفاوتی با فک گیره کوتاه تر و نقاط تثبیت اضافی برای تحمل بارها در نقاط پایانی دارند که فشار باد و وزن پانل در آن متمرکز است.
    ◈ چگونه گیره انتهایی ضخامت های مختلف پانل را در خود جای می دهد؟
    گیره انتهایی دارای مکانیزم فک قابل تنظیم با تنظیم رزوه ای یا فنری است که به گیره اجازه می دهد تا با ضخامت پانل از 6 میلی متر تا 25 میلی متر سازگار شود. یک گیج تنظیم ضخامت برای تنظیم دقیق ارائه شده است. برای پانل های خارج از این محدوده، می توان گیره های انتهایی سفارشی ساخت. Jiangsu Aozheng Metal Products Co., Ltd. گیره های ضخامت خاص را برای پروژه هایی با ابعاد پانل غیر استاندارد ارائه می دهد.
    ◈ گیره انتهایی چه ظرفیت باری را در پایانه های پانل فراهم می کند؟
    گیره انتهایی بسته به اندازه و جنس، نیروهای گیره را از 2 کیلو نیوتن تا 8 کیلو نیوتن تامین می کند. برای پایانه های پانل نمای معمولی، گیره های M8 با ظرفیت 4-6 کیلو نیوتن برای بارهای باد تا 2.5 کیلو پاسکال کافی است. Jiangsu Aozheng Metal Products Co., Ltd. محاسبات بار خاص پروژه را بر اساس اندازه پانل، ارتفاع ساختمان و داده های سرعت باد محلی ارائه می دهد. این شرکت گیره های انتهایی را برای پروژه ها در سراسر ایالات متحده، آلمان، استرالیا، کانادا و خاورمیانه عرضه کرده است.
    ◈ آیا می توان گیره انتهایی را هم با پانل توپر و هم با پانل توخالی استفاده کرد؟
    بله. گیره با پانل های جامد (سنگ، HPL) و پانل های توخالی (ACM، لانه زنبوری) سازگار است. برای پانل های توخالی، فک گیره طوری طراحی شده است که قاب لبه جامد یا ورق های ضخیم صورت را بدون خرد کردن هسته بگیرد. برای پانل هایی با ورقه های نازک صورت، گزینه فک تقویت شده در دسترس است. Jiangsu Aozheng Metal Products Co., Ltd. راهنمایی های خاص مواد را برای انتخاب بهینه گیره ارائه می دهد.
    مطابق با EN 1993-1-8 ◈ ISO 9001:2015 ◈ متخصص ختم پنل ◈ 2000 تن سالانه ◈ به 40 کشور صادر شد
