لنگر Undercut برای تخته سنگ طبیعت

لنگر زیر برش برای صفحات سنگ طبیعت - راه حل های نصب نما قابل اعتماد

این صفحه مشخصات دقیقی را برای سیستم Undercut Anchor ما ارائه می دهد، یک راه حل حرفه ای برای نصب ایمن و پنهان پانل های نمای سنگ طبیعی. این سیستم برای پاسخگویی به نیازهای سختگیرانه طراحی معماری مدرن مهندسی شده است و پوششی بادوام و زیبا برای انواع پروژه های ساختمانی ارائه می دهد.

ویژگی های محصول و مزایای فنی

• نصب پنهان: طراحی زیر برش اجازه می دهد تا یک سیستم بست کاملا پنهان، حفظ یکپارچگی زیبایی شناختی نمای سنگ طبیعی. این یک ویژگی کلیدی برای پروژه هایی است که به ظاهری تمیز و بدون درز نیاز دارند.
• ظرفیت باربری بالا: این لنگرها که برای مقاومت برتر در برابر بیرون کشیدن طراحی شده اند، امنیت و پایداری استثنایی را برای پانل های روکش سنگی سنگین فراهم می کنند. ظرفیت باربری یک عامل حیاتی برای مهندسی نما و ایمنی است.
• نصب قابل تنظیم: سیستم ما شامل اجزایی برای قابلیت تنظیم سه بعدی است که امکان تراز و تراز دقیق صفحات سنگی را در حین نصب فراهم می کند. این ویژگی فرآیند ساخت و ساز را ساده می کند و تراز کامل نما را تضمین می کند.
• مقاومت در برابر خوردگی: لنگرها که از فولاد ضد زنگ درجه بالا (A2/A4) ساخته شده اند، مقاومت بسیار خوبی در برابر عوامل محیطی از جمله رطوبت و عوامل خورنده دارند. این دوام طولانی مدت را تضمین می کند و برای آن ضروری است سیستم های روکش دیوار بیرونی .

توضیحات محصول

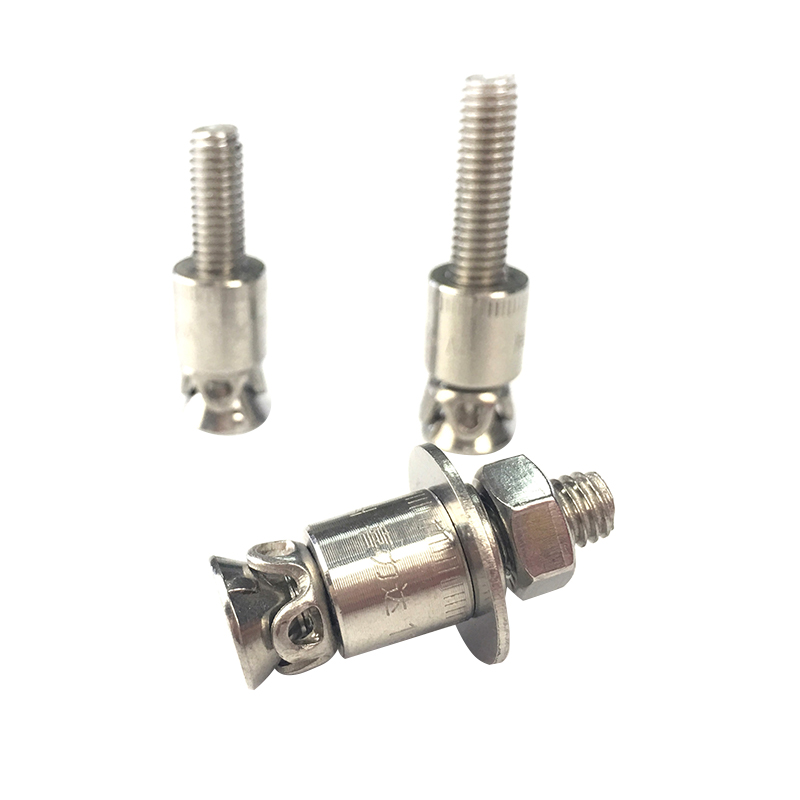

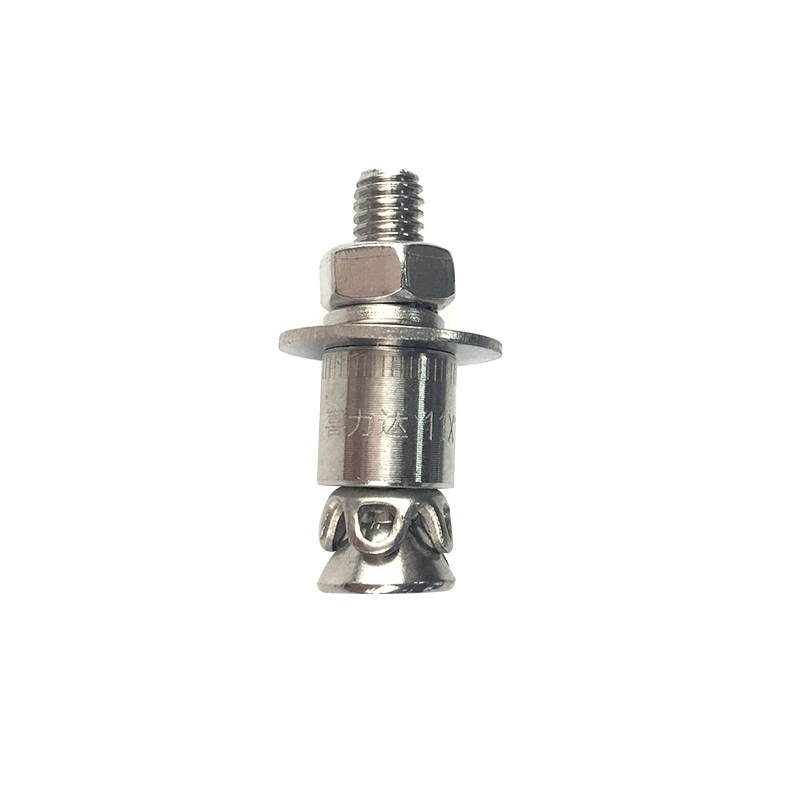

سیستم Undercut Anchor یک لنگر مکانیکی تخصصی است که به طور خاص برای اتصال ایمن و بدون تنش صفحات سنگ طبیعی به یک زیرساخت پشتیبانی طراحی شده است. این سیستم بر اساس اصل سوراخ مته زیر برش عمل می کند که یک اتصال اینترلاک در پانل سنگی ایجاد می کند. این روش یک اتصال قابل اعتماد، بدون انبساط و بدون کشش را فراهم می کند که برای جلوگیری از ترک های تنشی در سنگ بسیار مهم است. این راه حل به طور گسترده در پروژه های نمای معماری که در آن استفاده می شود سیستم های ثابت کننده نمای پنهان پیش نیاز طراحی هستند.

لنگرهای زیر برش ما که مطابق با استانداردهای صنعتی سختگیرانه تولید می شوند، برای اطمینان از عملکرد ثابت، تحت کنترل کیفیت دقیق قرار می گیرند. استفاده از فولاد ضد زنگ ممتاز، همراه با مهندسی دقیق، محصولی را تضمین می کند که استانداردهای بین المللی را برای امنیت نما و طول عمر دارد. این محصول ایده آل برای نصب حرفه ای به دنبال قابل اعتماد است لنگرهای روکش مرمر و تثبیت پانل گرانیت .

مشخصات فنی

فیلدهای کاربردی

این محصول برای استفاده در انواع سناریوهای صنعتی و معماری مهندسی شده است، از جمله اما نه محدود به:

• سیستم های نمای بیرونی: ایده آل برای ایمن سازی نماهای بارانی سنگی طبیعی در ساختمان های بلند و تجاری. این شامل نصب و راه اندازی نمای تراورتن و سنگ آهک روکش نصب .
• روکش داخلی دیوار: مناسب برای نصب پانل های سنگی سنگین در فضاهای داخلی مانند لابی ها و نمایشگاه هایی که در آن روکش پیچیده و بدون درز مورد نظر است.
• مقاوم سازی معماری: مورد استفاده در بازسازی ساختمان های موجود برای ارتقاء نما با پانل های روکش سنگ جدید.

سوالات متداول

لنگرهای زیر برش چه تفاوتی با لنگرهای روکش سنگی سنتی دارند؟

لنگرهای زیر برش با انبساط در یک سوراخ مخروطی و از پیش سوراخ شده در داخل سنگ، یک قفل مکانیکی ایجاد می کنند و یک اتصال ایمن و غیر منبسط را فراهم می کنند که مستقل از استحکام کششی سنگ است. در مقابل، بسیاری از لنگرهای سنتی به تناسب اصطکاک در حال گسترش متکی هستند که می تواند بر سنگ فشار وارد کند و خطر ترک خوردن را افزایش دهد. روش آندرکات برای تثبیت پنهان و توزیع بار برتر بسیار موثر است و آن را به انتخاب ارجح برای سطح بالا تبدیل می کند سیستم های نمای سنگ طبیعی .

چه نوع سنگ های طبیعی با این سیستم سازگار هستند؟

سیستم لنگر Undercut ما برای سازگاری با طیف گسترده ای از مواد سنگی طبیعی متراکم و سخت از جمله گرانیت، سنگ مرمر، تراورتن و سنگ آهک طراحی شده است. انتخاب اندازه لنگر مناسب و تکنیک نصب به خواص و ضخامت سنگ خاص بستگی دارد. توصیه می کنیم برای اطمینان از عملکرد بهینه برای نوع سنگ خاص خود، به برگه اطلاعات فنی مراجعه کنید و آزمایش های اولیه بیرون کشیدن را انجام دهید.

ظرفیت باربری معمولی یک لنگر زیر برش چقدر است؟

ظرفیت باربری توسط عوامل متعددی از جمله اندازه لنگر، نوع و ضخامت دال سنگ طبیعی و کیفیت نصب تعیین می شود. به عنوان مثال، یک لنگر بزرگتر ظرفیت بالاتری را فراهم می کند. ورق مشخصات فنی ما مقادیر دقیق مقاومت کششی و برشی را برای هر اندازه لنگر تحت شرایط استاندارد ارائه می دهد. این لنگرها به طور خاص برای برآورده کردن الزامات ایمنی دقیق طراحی شده اند سیستم های تثبیت روکش خارجی و building codes.

مزایای نصب با لنگرهای زیر برش

1. دو برابر ظرفیت بار نهایی (دقیقه)

2. لنگر را می توان در هر نقطه از سطح قرار داد

3. را پنل را می توان به صورت استاتیک بهینه سازی کرد

4. گشتاورهای خمشی پانل پایین

5. عوامل ایمنی بالاتر

6. بدون عناصر ثابت قابل مشاهده (در مفصل)

با توجه به روش تولید مورد استفاده برای تولید پانل های سنگی طبیعی (اره دروازه) تحمل ضخامت چند میلی متر طبیعی است. با این حال، تثبیت ایستاده می تواند ضخامت های مختلف پانل را تراز کند.

استفاده از لنگر کشویی برای تثبیت ایستاده راه حلی برای تراز کردن این تحمل ضخامت ارائه می دهد. ثابت باقی مانده ضخامت دیوار (RWD) (بعد از پایین سوراخ مته به سطح پانل)

و طول کل ثابت لنگر فاصله معینی را فراهم می کند. ضخامت پانل های مختلف به

عرض شکاف های مختلف در پشت پانل بین مهره فاصله و پشت پانل.

ضخامت های ثابت بیان شده بر اساس استفاده از مهره خود قفل مطابق با DIN 985، واشر ساده مطابق با DIN125 و برآمدگی رزوه مورد نیاز است. هر دو جزء با لنگر عرضه نمی شوند اما ممکن است به صورت تکمیلی سفارش داده شوند.

در صورت عدم استفاده از مهره های خود قفل، دستگاه قفل مهره مناسب دیگری مورد نیاز است. ضخامت های ثابت مختلف را می توان در هر مورد جداگانه از طول پیچ لنگر محاسبه کرد.

حداقل ضخامت پانل اعلام شده بر اساس روش نصب یا نوع لنگر است. مقررات ملی همیشه تعیین کننده است و باید رعایت شود.
